Der I2S-Bus
29.10.2007
24.02.2010
lewing (Praktiker)
i2s bus sound audio
Der I2S-Bus wurde von Philips entwickelt, nachdem es am Audiosektor notwendig wurde immer mehr Daten zwischen den Baugruppen zu übertragen.
Das Ziel war es einen Standard dafür zu entwickeln um diese Baugruppen universell einsetzbar zu machen.
I2S ist zur Übertragung fenstergestützter Informationen, d.h. Die Bits pro Fenster (Frame) sind zwischen Sende und Empfänger fest eingestellt.
Zudem ist bei diesem Bus keine Bidirektionalität und keine Adressierung von verschiedenen Zielen vorgesehen und ist nur für die Audiodatenübertragung gedacht. Steuerdaten usw. müssen separat z.B. über I2C übertragen werden.
Verwendung
zur Übertragung der Audio-Informationen an D/A Wandler oder von A/D Wandler (z.B. DAT, CD, DVD,.. )
Datentransferrate
Der Bus verfügt normalerweise über 3 Leitungen Daten, Clock und Frame. Die üblichen Datenraten sind dabei leicht aus den zu verwendenden Anwendungen zu errechnen:
- CD-Spieler: 44100*16Bit*2=1.4MBit
- DAT: 48000*16Bit*2=1,536Mbit
- SACD: 96000*24Bit*2=4,608MBit
Master/Slave
Die Übertragung findet immer zwischen einem Master und einem Slave statt. Da es keine Adressierungsinformationen gibt. Dürfen nur 2 Geräte am Bus aktiv sein. Entweder es gibt überhaupt nur 2 oder die anderen sind durch z.B. Chip Select weggeschalten.
Timing
Der Takt und Word Select wird vom Master erzeugt.
WS - Wordselect - dient dazu um zwischen dem rechten und linken Kanal unterscheiden zu können. WS ändert seinen zustand ein Clockperiode bevor das nächste Word anfängt, damit der Slave Zeit hat das letzte Wort zu speeichern und sich für das nächste vorzubereiten.
SDA - Serial Data - Die Daten werden MSB first übertragen, damit auch Geräte mit unterschiedlicher Word- Länge keine Probleme haben. Die fehlenden Bits werden als 0 interpretiert und die Bits die zuviel sind einfach weggelassen. Da es sich hierbei um Audiodaten handelt ist dies möglich, da dadurch nur die Qualität leidet, aber die Grundinformation erhalten bleibt. Die Daten sind mit einer steigenden Flanke gültig.

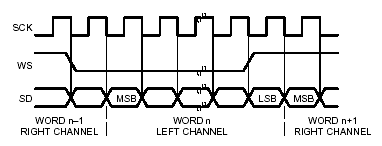

(Diagramm aus den Spezifikationen entnommen)
Eigenschaften
- keine Adressierung
- keine Bidirektionalität
- 3 Leitungen (SD,SCK, WS)
- Hohe Datenraten
- Bausteine mit unterschiedlicher Wortlänge kombinierbar
